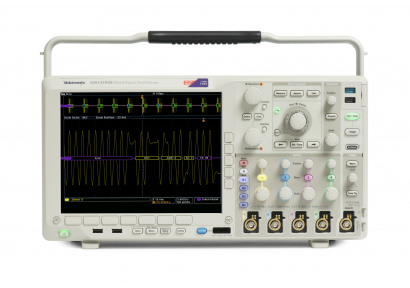

泰克TektronixMSO/DPO4000系列混合域示波器
功能豐富的混合信號設計診斷工具。
MSO/DPO4000B混合信號示波器系列提供高達1GHz的帶寬和5GS/s采樣率，為您觀看快速變化信號細節提供所需性能。由于多達20條通道，您只需一臺設備即可分析模擬和數字信號。再結合自動串行和并行總線分析、創新的Wave Inspector?控件以及自動功率測量，MSO/DPO4000B系列為您提供多功能工具，簡化和加快復雜設計的調試工作。
概述
使用 MSO/DPO4000B 混合信號示波器系列，您可以用一臺儀器來分析多達 20 個模擬和數字信號，快速查找和診斷復雜設計中的問題。所有通道帶寬高達 1 GHz 以及 5X 過取樣，確保您擁有查看快速變化信號細節的性能。為了捕獲長窗口的信號活動又能保持精細的定時分辨率，MSO/DPO4000B 系列在所有通道上提供高達 20M 點的深度記錄長度。而采用 Wave Inspector? 控件進行快速波形導航、自動串行和并行總線分析、極限和模板測試以及自動功率分析，您的 Tektronix 示波器提供功能豐富的工具讓您簡化和加快復雜的設計。
? 1 GHz、500 MHz、350 MHz 和 100 MHz 帶寬型號
? 2 個和 4 個模擬通道型號
? 所有通道上高達 5 GS/s 的采樣率
? 所有通道均實現高達 20M 的記錄長度
? 最大波形捕獲速率 >340,000 wfm/s
? 標配無源電壓探頭，3.9 pF 電容性負載，500 MHz 或 1 GHz 模擬帶寬
? 高級觸發套件
s Wave Inspector? 控件為波形數據提供方便導航和自動化搜索
s 42 個自動測量和 FFT 分析可簡化波形分析
s 16 個數字通道（MSO 系列）
s 混合信號設計和分析（MSO 系列）
2 自動觸發、解碼和搜索并行總線
2 每條通道單獨設置門限
2 多通道建立時間和保持時間觸發
2 MagniVu? 高速采集，在數字通道上提供 60.6 ps 的精細定時分辨率
s 選配的串行觸發和分析 - I2C、SPI、USB、以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和I2S/LJ/RJ/TDM 的自動串行觸發、解碼和搜索選項
s TekVPI? 探頭接口支持有源探頭、差分和電流探頭進行自動縮放和單位設置
s 10.4 吋 (264 mm) 高亮度 XGA 彩色顯示器

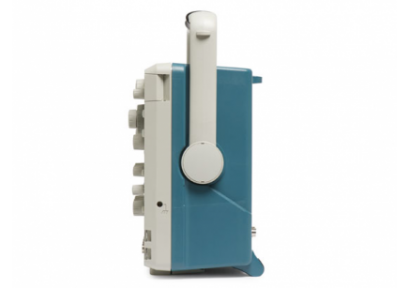

s 體型小，重量輕 - 深度 147 毫米（5.8 英寸），重 5 公斤（11 磅）
§ 前面板和后面板各有兩個 USB 2.0 主控端口，可以快速方便實現數據存儲及連接 USB 鍵盤
§ 后面板上有一個 USB 2.0 設備端口，可用于輕松連接 PC 或直接打印到 PictBridge? 兼容打印機
§ 集成 10/100/1000BASE-T 以太網端口實現網絡連接，視頻輸出端口用于將示波器顯示輸出到監視器或投影儀
ú 功率分析
ú 極限和模板測試
ú HDTV 和定制視頻分析
|
特點 |
優點 |
|
2 個或 4 個模擬通道和 16 個數字通道 |
一臺儀器即可分析模擬信號和數字信號，為復雜設計實現系統級故障排除。 |
|
數字熒光顯示器 |
高于 340,000 wfm/s 的波形捕獲速率和灰階顯示，能夠快速發現毛刺和偶發事件。 |
|
完整的觸發集合 |
提供超過 125 種觸發組合，包括建立/保持、串行包內容和并行數據，快速捕獲信號異常。 |
|
Wave Inspector? 控件 |
方便地在很長的記錄長度內搜索、標記和導航，查找所有出現的事件。 |
|
自動化測量 |
42 個自動測量、FFT 分析、測量統計、波形直方圖和高級數學功能，簡化對設備的分析。 |
|
并行總線觸發和分析（MSO 系列） |
用自動觸發、解碼和搜索快速調試您的并行總線。以高達 60.6 ps 的時基分析率捕獲快速轉換。 |
|
串行觸發和分析（可選） |
通過自動觸發、解碼和搜索快速調試常見串行總線 – I2C、SPI、USB、以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、I2S/LJ/RJ/TDM 和 MIL-STD-1553。 |
|
功率分析（可選） |
通過集成的自動功率測量獲得快速而準確的結果。 |
|
低電容無源電壓探測 |
標配的四個探頭具有業內最佳的 4pF 容性負載和高達 1 GHz 的帶寬，確保準確測量。 |
技術數據
除非另外說明，所有技術規格適用于所有型號。
型號概述
|
|
DPO4034B1 |
DPO4054B1 |
DPO4102B-L, MSO4102B-L |
DPO4102B, MSO4102B |
DPO4104B-L, MSO4104B-L |
DPO4104B, MSO4104B1 |
|
|
模擬通道 |
4 |
4 |
4 |
2 |
2 |
4 |
4 |
|
帶寬 |
100 MHz |
350 MHz |
500 MHz |
1 GHz |
1 GHz |
1 GHz |
1 GHz |
|
上升時間 |
3.5 ns |
1 ns |
700 ps |
350 ps |
350 ps |
350 ps |
350 ps |
|
采樣率（1 個通道） |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
5 GS/s |
5 GS/s |
5 GS/s |
5 GS/s |
|
采樣率（2 個通道） |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
5 GS/s |
5 GS/s |
5 GS/s |
|
采樣率（4 個通道） |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
— |
— |
2.5 GS/s |
5 GS/s |
|
記錄長度（1 個通道） |
20M |
20M |
20M |
5M |
20M |
5M |
20M |
|
記錄長度（2 個通道） |
20M |
20M |
20M |
5M |
20M |
5M |
20M |
|
記錄長度（4 個通道） |
20M |
20M |
20M |
— |
— |
5M |
20M |
|
最高取樣速率時的持續時間 |
8 ms |
8 ms |
8 ms |
1 ms |
4 ms |
1 ms |
4 ms |
|
數字通道 |
MSO 型號在相應的 DPO 型號上增加了 16 個數字通道 |
||||||
垂直系統模擬通道
MS0/DPO4000系列混合信號示波器的常見問題解答：
l Q：什么是示波器？
A：示波器是一種用途十分廣泛的電子測量儀器，它能把肉眼看不見的電信號轉化成圖像畫面，便于人們研究各種電現象的變化過程。
l Q：MSO/DPO4000系列示波器的性價比怎么樣？
A：性價比高，價格優惠，功能強大
l Q：示波器是否可以維修？
A：專業維修示波器
l Q：泰克示波器的保修時間是多久？
A：保修1年
l Q：如何調試MSO/DPO4000系列產品？
A：閱讀混合信號示波器調試數字電路的技巧應用指南
l Q：MSD/DPO4000示波器的優勢是什么？
A：杰出的處理能力迅速解決問題
l Q：什么示波器好？
A：新進時科技專業提供示波器，多種選擇、價格優惠、服務周到
l Q：還在尋找100 MHz、350 MHz、500 MHz 或 1 GHz 的 MSO4000B 系列嗎？
A：您可以在 MDO4000B 系列中找到替代產品。這些混合域示波器內置頻譜分析儀，且未增加成本
l Q：示波器的價格哪家好？
A：深圳新進時科技有限公司
熱誠歡迎您詢價！具體的價格、參數指標和貨期等，請聯系我們！謝謝！
